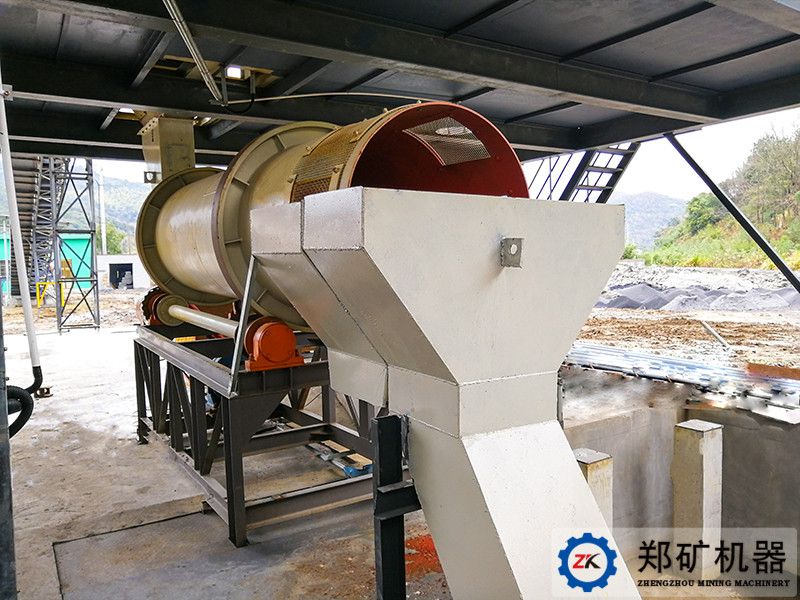

整形机(二次造粒机)


   产品介绍:整形机(二次造粒机)是一种将对辊制粒机造出的生料球进行圆整和筛除毛刺、碎料的二次造粒设备,主要由传动装置、支撑装置、滚筒、筛网等组成,具有运转平稳、噪音小、效率高、性能可靠、维修方便等特点。
   生产能力:3-50(t/h)
   滚筒直径:φ1.0Ⅹ4.5-φ2.8Ⅹ8.0
   物料:污泥,黏土陶粒等
   应用范围:可广泛应用于污泥陶粒、黏土陶粒、页岩污泥陶粒等行业。

突出优势

  整形机是对小颗粒或者粉状物料加以整形,以满足煅烧前对颗粒料外形的要求。具有结构简单、操作维护便捷、运行稳定可靠等特点,主要应用于陶粒行业物料的成型。

 1、设备结构简单,易于操作;

 2、筛网设计更换方便,易于保养维护;

 3、设备自动化程度高、生产效率高、处理量大;


工作原理

    从对辊造粒机制出来的生料球,被溜管送入到整形机的入料口,物料在整形机的滚筒内沿筒壁做轴向运动和径向运动。物料在筒内受滚筒径向力的作用,逐渐的被滚圆,并将多余的毛刺分离开来。当物料经过筛网部分时,滚掉的毛刺和干物料在压力作用下团聚成致密坚硬的大块(饼料),称为挤压过程;饼料再被破碎筛分后成为颗粒料称为造粒过程。挤压的作用一是将颗粒间的空气排挤掉,另外是使颗粒间距离达到足够近,以产生如范德华力、吸附力、晶桥及内嵌连接等吸引力。挤压造粒的颗粒主要是靠分子之间的作用力形成的颗粒强度。


部分型号参数

规格型号 筒体 斜度(%) 电机功率 (kW) 外形尺寸(mm)
容积(m³) 转速(r/min)
Φ1.0×4.5 2.9 13 3.5 5.5 4500×1358×2535
Φ1.0×6.0 4 13 3.5 7.5 5992×1976×2568
Φ1.2×4.5 4.3 12 3.5 7.5 5095×2180×2545
Φ1.6×6.0 10.4 10 3.5 11 6100×3200×3200
Φ2.8×8.0 43 7 3.5 37 8200×3700×4100
更多产品型号、参数、报价、相关辅助设备等,请联系我们: 183 3600 8373!

相关设备

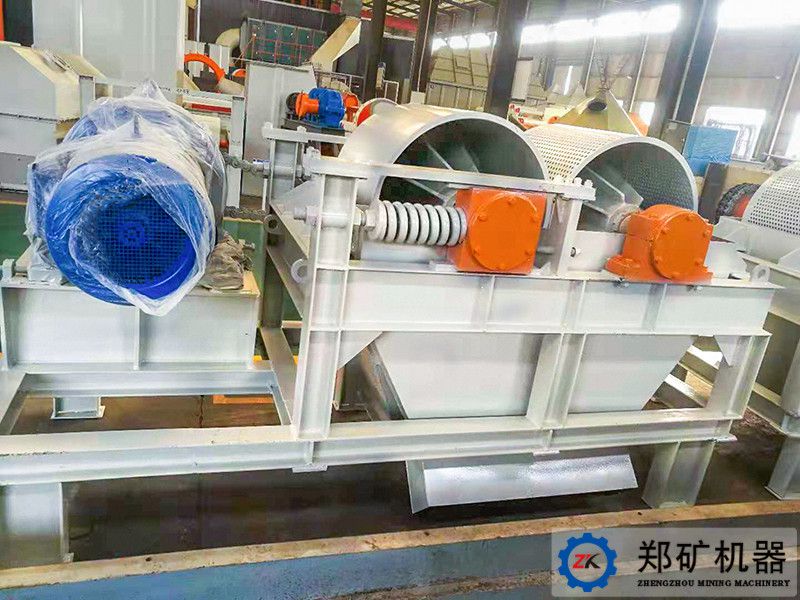

   对辊制粒机    锅式制粒机    盘式制粒机

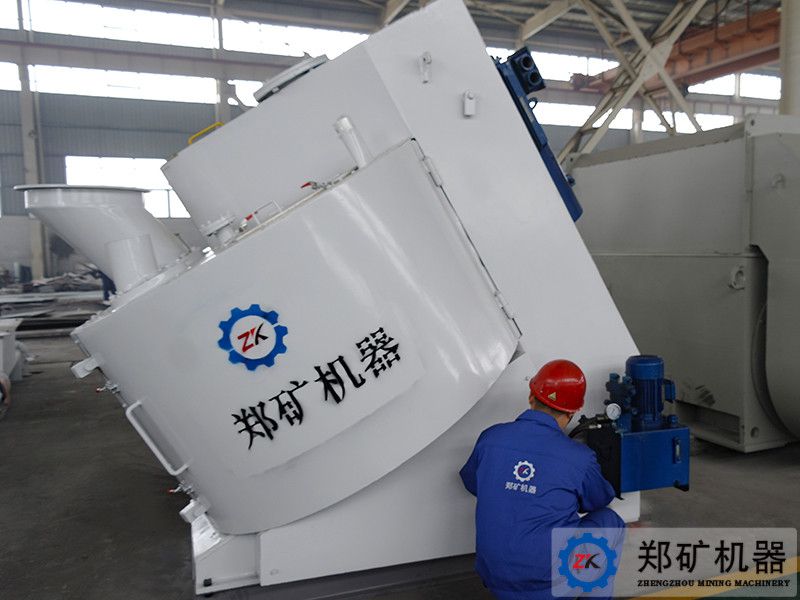

   实验制粒机    整形机(二次造粒机)    清洁型强力制粒机

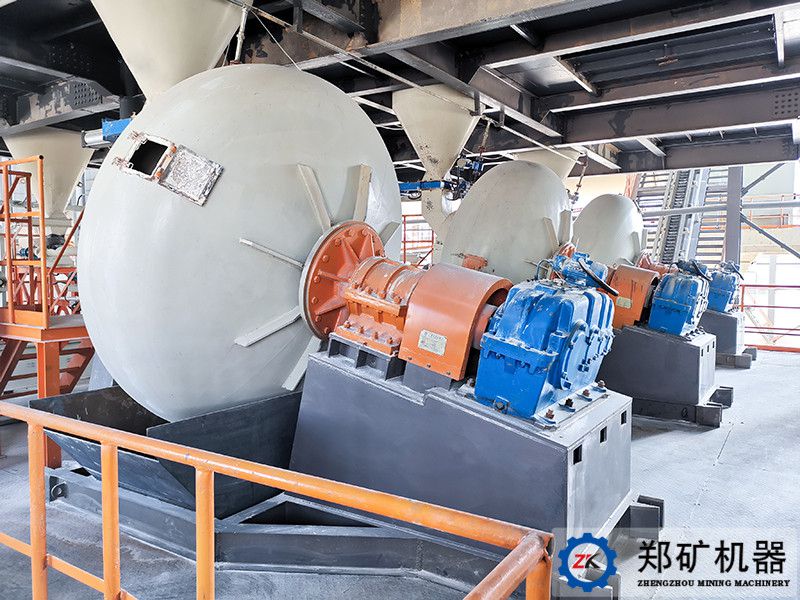

锅式制粒机
