陶瓷球磨机

陶瓷球磨机



   产品介绍:陶瓷球磨机是球磨机的一种,其与一般球磨机区别就是它的衬板是由陶瓷制成的,其容量较小,适用于小批量物料的混合和研磨,即可干磨也可湿磨。本公司陶瓷球磨机筒径有0.6m至3.2m九个规格型号的产品,磨机内装有陶瓷衬板,每次装料量0.05吨-15吨,配套主机功率2.2KW-75KW,筒体转速13-50(r/min),适合特殊要求的小批物料的粉磨。
规格型号:Ф600×700-Ф3200×4600
装料量: 0.05-15吨/次
筒体转速:13-50(r/min)
   规格型号:Ф600×700-Ф3200×4600
   装料量: 0.05-15吨/次
   筒体转速:13-50(r/min)
   应用领域: 适合于普通和特殊材料的混合及研磨作业。
24小时服务热线:
突出优势

1、衬板类型可以改变:陶瓷球磨机根据生产的物料的不同,可以使用不同的衬板,以满足不同的需求;

2、产品粒度均匀:因为陶瓷球磨机出料口有箅板在把控其出料的粒度,过大的物料很难从出料口排出,所以产品中大物料含量少,满足要求的物料颗粒多;

3、占地面积小:和其他的球磨机相比,陶瓷球磨机的长度短,所以其占地面积小,这样可以降低善加的土地投入成本;

4、运行稳定:陶瓷球磨机主机传动装置采用密闭齿轮,所以增强了传输的稳定性。

工作原理

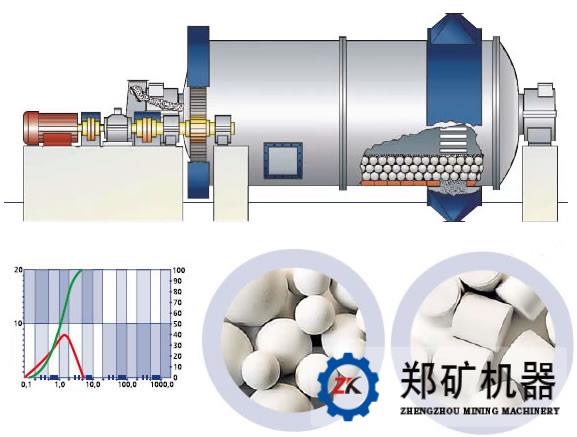

一、陶瓷球磨机结构组成:

     陶瓷球磨机为卧式筒形旋转装置,由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。外沿齿轮传动,两仓,格子型球磨机。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格陶瓷球,筒体转动产生离心力将陶瓷球带到一定高度后落下,对物料产生重击和研磨作用。物料在一仓达到粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有陶瓷球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

二、陶瓷球磨机的工作原理:

    电机通过减速装置驱动筒体回转,筒体内的碎矿石和陶瓷球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用,便产生抛落和泻落,矿石在冲击和研磨作用下逐步被粉碎。被粉碎的矿石经排料部分排出筒外。排出的矿物在螺旋分级机中经分级出合格产品后,粗砂通过联合进料器再回到球磨机内继续粉磨。供料机连续均匀地喂料,矿石经联合进料器连续均匀地进入球磨机,被磨碎的物料源源不断地从陶瓷球磨机中排出。





三、陶瓷球磨机的安装方法:

     安装球磨机时,先应安装主轴承。为了避免加剧中空轴颈的台肩与轴承衬的磨损,两主轴承的底座板的标高差,在每米长度内不应超过0.25毫米。

     其次,安装球磨机的筒体部,结合具体条件,可将预先装配好的整个简体部直接装上,也可分几部分安装,并应检查与调整轴颈和球磨机的中心线,其同心误差必须保证在每米长度内应低于0.25毫米。

     后安装传动部零部件(小齿轮、铀,联轴节、减速器、电动机等)。

     在安装过程中,应按产品技术标准进行测量与调整。检查齿圈的径向摆差和小齿轮的啮合性能;减速器和小齿轮的同心度;以及电动机和减速器的同心度。当全部安装都合乎要求后,才可以进行基础螺栓和主轴承底板的*后浇灌。

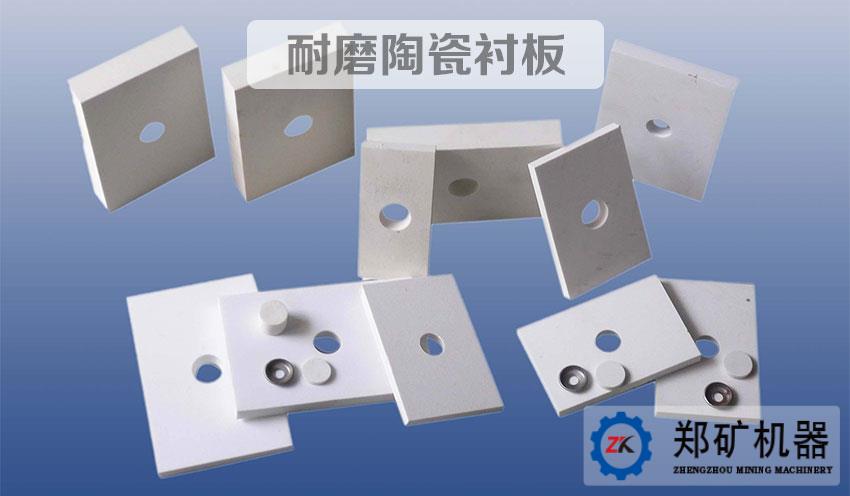

四、球磨机陶瓷衬板:

陶瓷球磨机衬板

技术参数
型号 装料量(吨/次) 筒体转速(转/分) 参考动力(KW)
600×700 0.05 50 2.2
800×600 0.075 42 3
900×1200 0.2 38.5 5.5
1300×1500 0.5 33 7.5
1500×1800 1.2 28.5 11
1800×2000 1.5 24 15
2600×2800 5 16.5 37
3000×3800 10 14.5 57.2
3200×4600 15 13.5 75
陶瓷、硅石、橡胶、金属(配套动力依据采用衬板材质和研磨物料的不同会有所差异)
