带筛球磨机

带筛球磨机

    产品介绍: 带筛磨球磨机和普通球磨机的区别是在出料口设置有带孔筛板,在对物料进行破碎、研磨的同时,还具有分级作用。本公司带筛球磨机有三个规格型号,时产0.5-1.1t/h,端板、衬板使用高猛钢,筛网使用碳钢制成,且可以根据用户需求进行调整,运转可靠稳定,环保节能。
    产能:0.5-1.1(t/h)
    规格型号:Φ1.9×0.9-Φ2.2×1.2
    重量:7.2-11.8t
    应用领域:广泛应用于磨料、建材、耐材、化工等行业

突出优势

   带筛磨为中心传动、圆周卸料式磨机,由于其内部构造的特殊性,在对物料进行破碎、研磨的同时,还具有分级作用,具有*、节能、环保等特点,可应用于磨料、建材、耐材、化工等行业。

1、粉磨和筛分集中于一体,可同时完成;

2、衬板为优质耐磨材料铸造而成,耐磨损,使用寿命长;

3、产品细度细且粒度均匀、颗粒级配易于调节、产品合格率高;

4、能耗相对较低、运行成本低、负压操作、粉尘污染小、出料粒度均匀。



工作原理

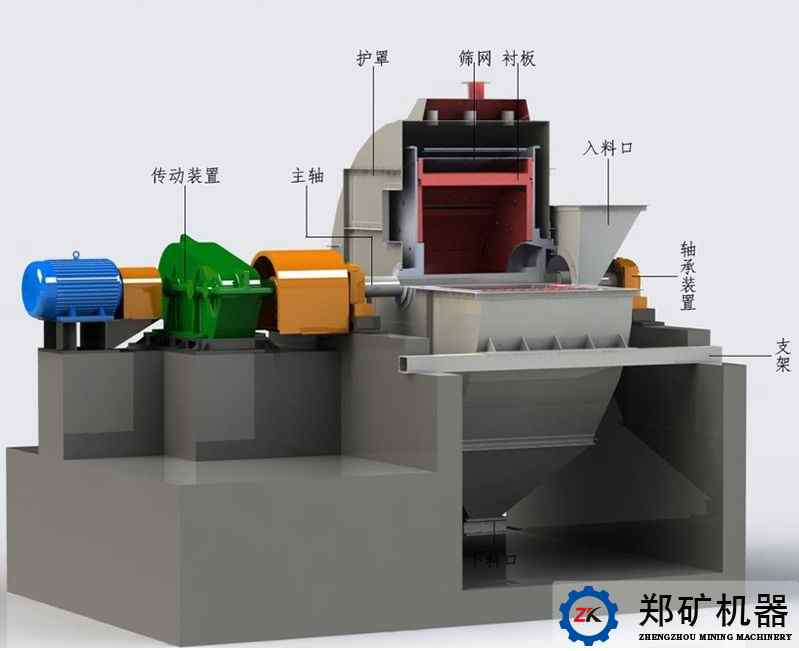

      带筛磨自带筛网形成封闭的粉磨—筛分循环系统,当磨机转动时,钢球在摩擦力的作用下,被呈阶梯排布的衬板带动着连续进行抛射运动,物料由于受到运动着的钢球的冲击和研磨而被高度粉碎,被粉碎的物料经带孔筛板排出,进入筛网分区,达到合格粒径的物料经筛网卸下,筛上物料经导料板重新返回磨机研磨,使之能更好的控制产品粒度。


部分型号参数

规格(m) 产量(t/h) 转速(r/min) 研磨体(t) 电机 减速机 重量(t)
型号 功率(kw) 型号 速比
Φ1.9×0.9 0.5~0.8 24.15 0.75 Y200L1-6 18.5 ZQ65-40 40.17 7.2
Φ2.1×1.0 0.8~1.05 24.15 0.9 Y200L2-6 22 ZQ65-40 40.17 9.5
Φ2.2×1.2 0.9~1.1 21.8 1.0 Y225M-6 30 ZL65-45 45 11.8

易损件:

序号 名称 材质 数量 部位 备注
1 端衬板 ZG65Mn 按需 回转装置 规格不同、数量不同
2 衬板 ZG65Mn 按需 回转装置 规格不同、数量不同
3 筛网 Q235 按需 回转装置 规格不同、数量不同
更多产品型号、报价、相关配件,请联系我们: 183 3600 8373!
