MQG格子球磨机

MQG格子球磨机



   产品介绍:格子型磨是物料经破碎机破碎和配料后,进行再次粉碎的关键设备,主要用于水泥厂原料的粉磨,也可用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料,具有生产能力大、效率高、节能环保等特点。
   产能:1.7-73(t/h)
   规格型号:MQG1245 -MQG3511
   重量:13.1-220t
   应用领域:广泛应用于电力、建材、冶金、化工、非金属。
24小时服务热线:
突出优势

1、衬板为优质耐磨材料铸造而成,耐磨损,使用寿命长;
2、对物料物理性质(如粒度、水分、硬度等)波动的适应性强;
3、产品粒度均匀、颗粒度易于调节、合格率高;
4、生产能力大、粉碎比大,可适应不同状况作业需求,且密封性能良好。

工作原理

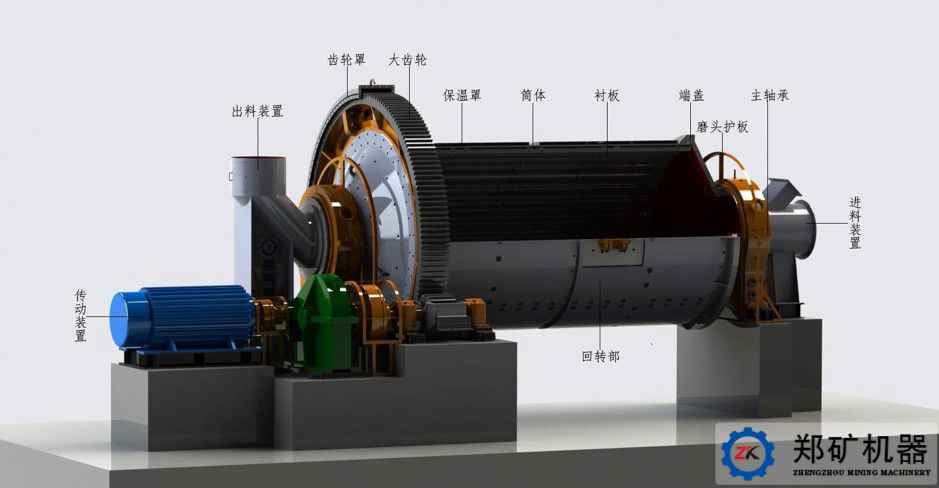

     电机通过减速器带动过桥装置驱动筒体回转时,研磨体由于惯性离心力的作用,贴附在磨机筒体内壁的衬板面上与之一起回转,当其被带到一定高度后,在重力和离心力的作用下产生抛落将筒体内的物料粉碎,研磨体除有上升、下落的循环运动外,还会产生滑动和滚动,致使研磨体、衬板和被磨物料之间发生研磨作用使物料磨细;物料在受到冲击破碎和研磨磨碎的同时,借进料端和出料端的物料本身料面高度差,使物料由进料端向出料端缓缓流动,完成粉磨作业。

技术参数
规格 产量(t/h) 转速(r/min) 研磨体(t) 电机 减速机 重量(t)
型号 功率(kW) 型号 速比
MQG1245 1.7 30.3 5 YR250M-6 55 ZD30-8 4.481 13.1
MQG1557 4.5 26.34 11 JR127-8 130 ZD40-7 4 25
MQG1870 11 24.5 20 JR138-8 245 ZD60-8 4.5 37.2
MQG2275 16~22 21.4 32 JR158-8 380 ZD70-9 5 53.6
MQG2413 35~38 19.4 69 YR800-8 800 JDX800/MBY800 6.33 78
MQG2613 50~55 19.5 83 YR1000-8/1180 1000 JDX800/MBY800 4.5 129.6
MQG2810 40~48 19.18 66 YR5604-8 800 TMBY800 5.6 123.2
MQG3013 55~58 18.08 108 YR1400-8/1430 1400 JDX900 7.1 165.83
MQG3213 60 17.7 130 YR7107-8 1600 MBY1000-7.1-II-L 7.1 200.2
MQG3511 73 16.57 135 YR2000-8/1730 2000 MBY900 5.6 220
更多产品型号、报价、相关配件,请联系我们: 183 3600 8373
