如果您正在寻找相关产品或有其他问题，可随时拨打公司服务热线，或点击下方按钮与我们在线交流！
煤矸石陶粒材料配比为：煤矸石粉料95～*，废弃植物粉料0～5％；
工艺流程为：对煤矸石进行破碎、烘干、磨细、过筛后，得到粒径小于0.3mm的煤矸石粉料，将煤矸石粉料与植物粉料分别计量，干搅拌，湿搅拌，成球盘成球，再将煤矸石陶粒生料球，再将其送入到静态连续式陶粒烧结窑进行高温烧结，烧结好的陶粒在窑内进行冷却，将冷却后的煤矸石陶粒进行破碎和筛分，即可得到煤矸石陶粒和煤矸石陶砂，分别送入成品堆场；

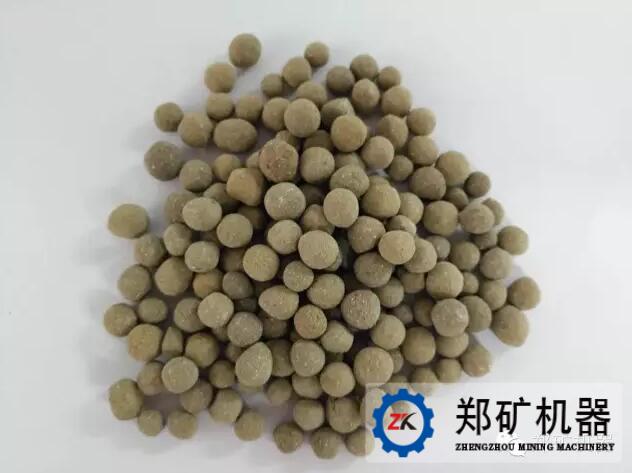

煤矸石陶粒特征是：煤矸石利用率很高，陶粒吸水率低，陶粒成本低，陶粒强度高。
煤矸石陶粒制造方法：
a)所用材料由煤矸石粉料和废弃植物粉料组成，其质量配比如下：煤矸石粉料95～*，废弃植物粉料0～5％；
b)制造工艺流程如下：
1)将对煤矸石进行破碎，烘干，磨细，过筛后，得到粒径小于0.3mm的煤矸石粉料，作为煤矸石陶粒的主要材料；
2)将废弃植物进行粉碎，过筛，得到粒径小于0.5mm的植物粉料，作为生产煤矸石陶粒的次要材料；
3)将对煤矸石粉料和废弃植物粉料进行计量，干搅拌2分钟，湿搅拌3分钟；
4)将将搅拌好的混合料输送到成球盘进行成球；
5)由输送带将煤矸石陶粒生料球送入静态连续式陶粒烧结窑进行烧结，烧结温度1260℃～1330℃，烧结时间20分钟～50分钟，煤矸石陶粒生料球在静态连续式陶粒烧结窑内，依次经过预热、烧结、冷却三个阶段，在窑内冷却到150℃以下；
6)将冷却后的煤矸石陶粒进行破碎和筛分，即可得到煤矸石陶粒和煤矸石陶砂；
7)将煤矸石陶粒和淘沙陶粒送入成品堆场。
请留下您想咨询的设备或信息，我们会尽快安排人员联系您！
工业园区：河南省荥阳市乔楼蔡寨工业区
郑州办公区：郑州市西三环279号国家大学科技园东区13号楼15楼
