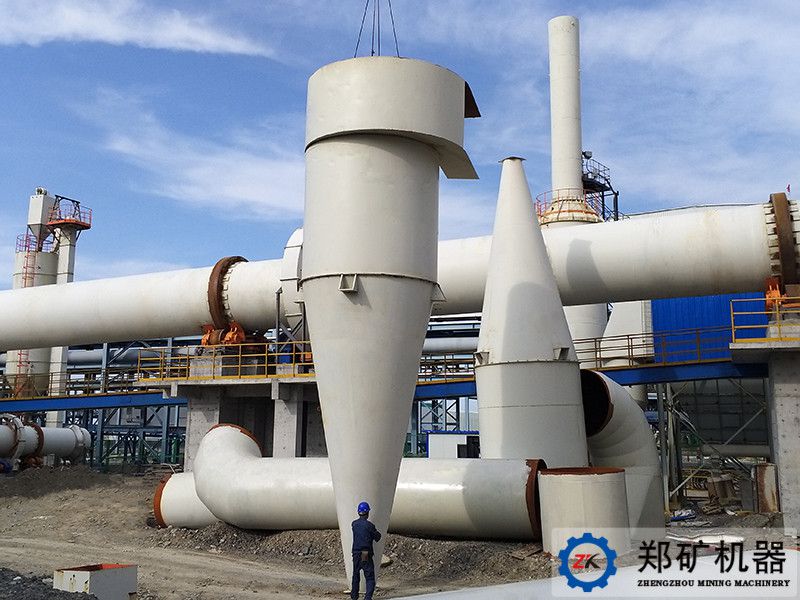

XFCC旋风除尘器



[产品介绍]:XFCC系列旋风除尘器也称为离心除尘器,主要用于清除工业废气中含有密度较大的非纤维性及非粘结性粉尘,可用于矿山、冶金、耐火材料、煤炭、化工及电力等行业的通风除尘与物料回收系统,尤其适宜高温烟气的初始净化。

[应用范围]:矿山、冶金、耐火材料、煤炭、化工及电力等行业的通风除尘与物料回收系统。

[适用物料]:烟气、粉尘等

突出优势

旋风除尘器无运动部件,结构合理、除尘效果好、使用寿命长,易于安装和维护,并且设备投资和操作费用小
1、适用于净化密度大,粒径大于5μm的粉尘,不适用于净化粘结性强的粉尘;
2、没有运动部件,管理、维护方便;
3、处理相同风量的情况下,体积小、结构简单,价格低廉;
4、处理大风量时便于多台并联使用,且效率、阻力不受影响;
5、可耐400℃高温,如采用特殊的耐高温材料,还可以耐更高的温度;
6、除尘器内设耐磨内衬后,可用以净化含高磨蚀性粉尘的烟气;
7、可以干法清灰,有利于回收有价值的粉尘。


工作原理

旋风除尘器的工作原理是含尘气体从进风口进入后,在内筒与外筒呈螺旋形运动;当进入内筒后,由于含尘气体做圆周运动产生离心力,在离心力的作用下尘粒从气流中分离并捕集于器壁,再借助重力作用使尘粒落入灰斗,净化后的气体从内筒向上排出。

结构组成

旋风除尘器主要由内筒、外筒、锥筒、蜗壳等组成。

旋风除尘器原理


部分型号参数

型号 入口风速12(m/s) 入口风速15(m/s) 入口风速18(m/s)
风量(m³/h) 风量(m³/h) 风量(m³/h)
XFCC300 670 830 1000
XFCC400 1180 1480 1780
XFCC500 1860 2320 2780
XFCC600 2670 3340 4000
XFCC700 3630 4540 5440
XFCC800 4750 5940 7130
XFCC1000 7990 10000 12000
XFCC1200 11600 14600 17500
XFCC1500 17000 21260 25500
XFCC2000 30000 37800 45300
XFCC2500 47300 59000 70900
XFCC300X2 1340 1660 2000
XFCC400X2 2360 2960 3560
XFCC500X2 3720 4640 5560
XFCC600X2 5340 6680 8000
XFCC700X2 7260 9080 10880
XFCC800X2 9500 11880 14260
XFCC1000X2 15980 20000 24000
XFCC1200X2 23200 29200 35000
XFCC1500X2 34000 42520 51000
XFCC2000X2 60000 75600 90600
XFCC2500X2 94600 118000 141800
XFCC300X4 2680 3320 4000
XFCC400X4 4720 5920 7120
XFCC500X4 7440 9280 11120
XFCC600X4 10680 13360 16000
XFCC700X4 14520 18160 21760
XFCC800X4 19000 23760 28520
XFCC1000X4 31960 40000 48000
XFCC1200X4 46400 58400 70000
XFCC1500X4 68000 85040 102000
XFCC2000X4 120000 151200 181200
XFCC2500X4 189200 236000 283600
