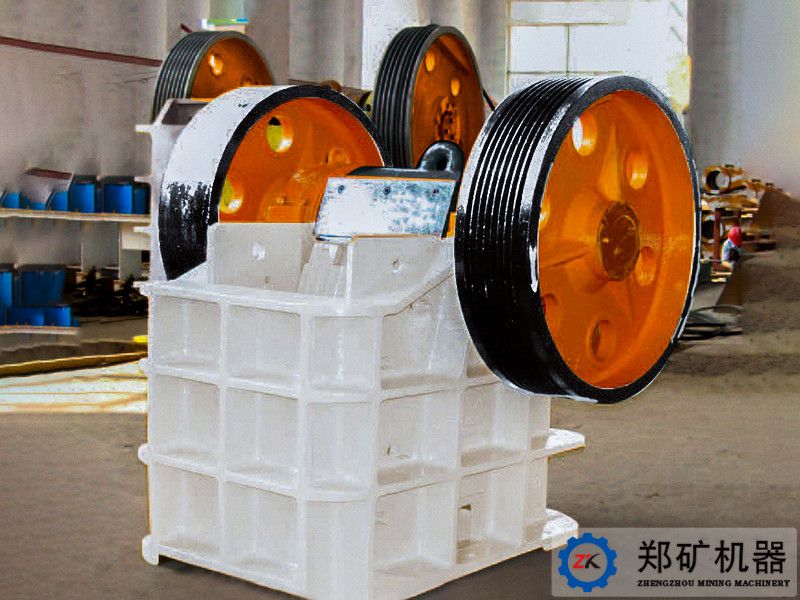

颚式破碎机



产品简介: 河南郑矿机器有限公司生产的PE、PEX系列颚式破碎机为大型复摆式破碎设备,主要用于破碎抗压强度不超过350MPa的各种中硬矿石和岩石,具有破碎比大、产量高、产品粒度均匀、工作可靠、维修简便、运营成本低等特点,可广泛应用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业。其中,PE系列用于各种矿石和岩石的粗碎作业,PEX系列用于中、细碎。

适用物料:各种矿石

突出优势

1、采用了无摩擦破碎机理,物料在破碎过程中,颚板对物料的作用为纯挤压力而无相对滑动,因此颚板使用寿命长;

2、对前板进行了结构优化,使得破碎腔加深而且无死区,物料受破碎的次数增加,动颚部的行程加大,排料顺畅,破碎能力也得到提高;

3、生产效率高,破碎比大,产品粒度均匀,能耗低;

4、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;

5、颚板采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等特点;

6、结构简单,工作可靠,运营费用低,润滑系统安全可靠,部件更换方便;

7、噪音低,粉尘少。



工作原理

PE、PEX系列颚式破碎机是以电动机为动力,通过皮带传动驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料卸下。该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、劈裂和弯曲等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

组成结构:

1、机架
颚式破碎机主要由侧板、前箱组件、后箱等组成;

2、偏心轴转动部分
颚式破碎机主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成,是传递动力的主要部分;

3、破碎腔工作部分
颚式破碎机主要由定鄂板、动鄂板、侧衬板、护板等组成,是破碎物料的工作部件;
4、保险装置
颚式破碎机由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起安全防护作用的零部件;
5、排料口调整装置
颚式破碎机主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成,用于调整排料口的大小尺寸,控制出料粒度。

颚式破碎机结构


部分型号参数

型 号 进料口尺寸(mm) 进料粒度(mm) 出料粒度(mm) 重量(t) 外形尺寸(长×宽×高mm)
PE-150×250 150×250 125 10-40 0.8 720×660×850
PE-200×300 200×300 180 15-50 1.2 910×750×990
PE-200×350 200×350 180 18-70 1.5 1000×870×990
PE-250×400 250×400 210 20-60 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 7 1730×1730×1630
PE-500×750 500×750 425 50-100 12 1980×2080×1870
PE-600×750 600×750 500 150-200 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 122 5160×3660×4248
PE-1800×2100 1800×2100 1500 300-400 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 15.6 2720×1950×1600
