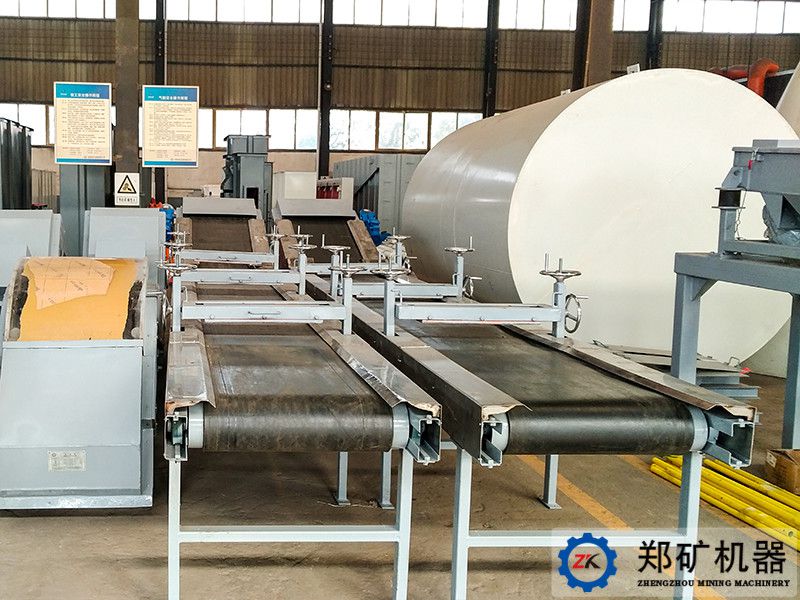

TD75带式输送机



规格型号: TD75-500-TD75-1000

生产能力: 69-1622 (m³/h)

输送距离: 2-240(m) 可根据客户需求定制

应用领域: 冶金、矿山、煤炭、化工等行业

突出优势

河南郑矿机器有限公司生产的TD75型带式输送机由于输送量大、结构简单、维护简便、通用性强等特点,而被广泛应用于冶金、矿山、煤炭、建材、化工、港口等各个行业。该型输送机的工作环境温度一般在-25~40℃之间,物料温度一般不超过50℃,如采用耐热橡胶带可输送120℃以下的高温物料;当输送含有酸性、碱性、油类物质和有机溶剂等物料时,需采用耐油、耐酸碱的橡胶带或塑料带。同时,根据输送工艺要求,可以由单机或多机组合成水平或倾斜输送系统,用于输送松散密度为500~2500kg/m3的各种散装物料或成件物品。

TD75型带式输送机的产品优势是:

1、输送能力强,输送距离远,而且运行可靠,易于实现自动化和集中化控制;

2、结构相对简单、易于维护,主要零部件的互换性和通用性强;

3、输送平稳、可靠,物料与输送带无相对运动,可以避免对输送物的破坏;

4、可根据不同输送工艺和工作环境,定制对耐热、耐寒、防水、防腐、防爆、阻燃等有特殊要求的设备;

5、噪音小,适合工作环境要求比较安静的场合;

6、可以实现多点装料、多点卸料;

7、输送范围广,可以连续输送潮湿的、干燥的、粉状和块状的物料以及成件物品。

皮带输送机


工作原理

胶带输送机主要由机架、输送皮带、皮带托辊、张紧装置、传动装置等组成。机身采用优质钢板连接而成,由前后支腿形成机架,呈水平或以一定角度倾斜布置。机架上装有皮带滚筒、托辊等,用于带动和支承输送皮带。驱动方式包括电机、减速机驱动和电动滚筒驱动。

胶带输送机主要由两个端部滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒,另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动物料从卸料端卸出。


部分型号参数

规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

TD75-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

TD75-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

TD75-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

TD75-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100



备品配件清单

1) 35°缓冲托辊
2) 35°槽形上托辊
3) 平行下托辊
4) 摩擦上调心托辊
5) 挡带辊

更多产品型号、参数、报价、相关辅助设备等,请联系我们:183 3600 8373!
