GS滚筒筛



规格型号: GS10×30 - GS18×65

产量: 1-70t/h

应用领域: 广泛应用于石子、陶粒、矿山、砂、土、化工等行业。

突出优势

河南郑矿机器有限公司生产的GS滚筒筛是根据物料颗粒大小进行分级处理的一种选矿设备,一般用于中、细粒物料的分级筛分,具有运行稳定、能耗低、易维护以及工艺布置简单、灵活等特点。

1、采用滚动输送原理,摩擦系数小,磨损小;
2、滚筒支承采用整体通轴结构,运行平稳,噪声小;
3、可根据筛分需要,采用全封闭结构或敞开结构;其中,全封闭结构易于密闭收尘,无污染;
4、工艺布置灵活,可选用不同规格的筛网组合使用,且调整、更换简便;
5、采用特制筛网,筛分效率高,使用寿命长;
6、对物料的适应能力强,粘性、湿度大、脏、杂等各种性质的物料都能筛分,且进料方式灵活;
7、易损件少,维修量小,且检修方便;
8、由于转速低,工作平稳,可装在设备的上层,且易于实现大型化。

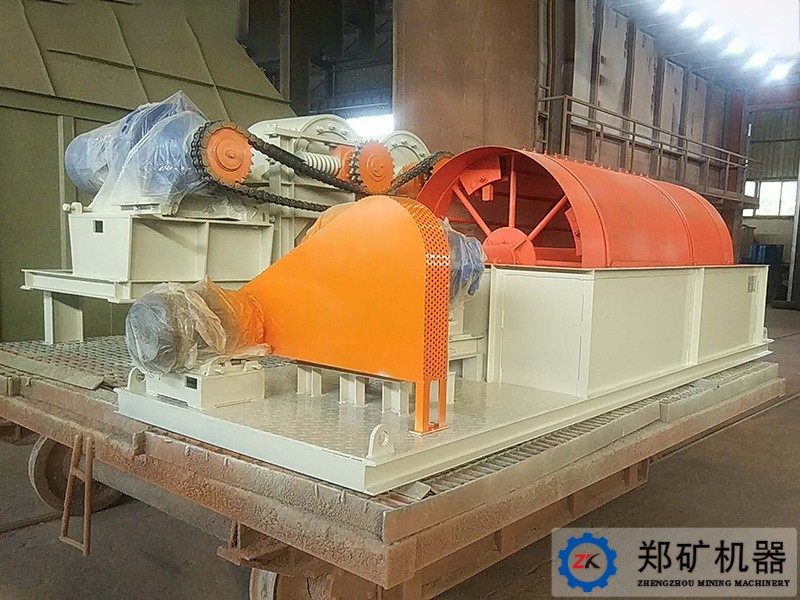

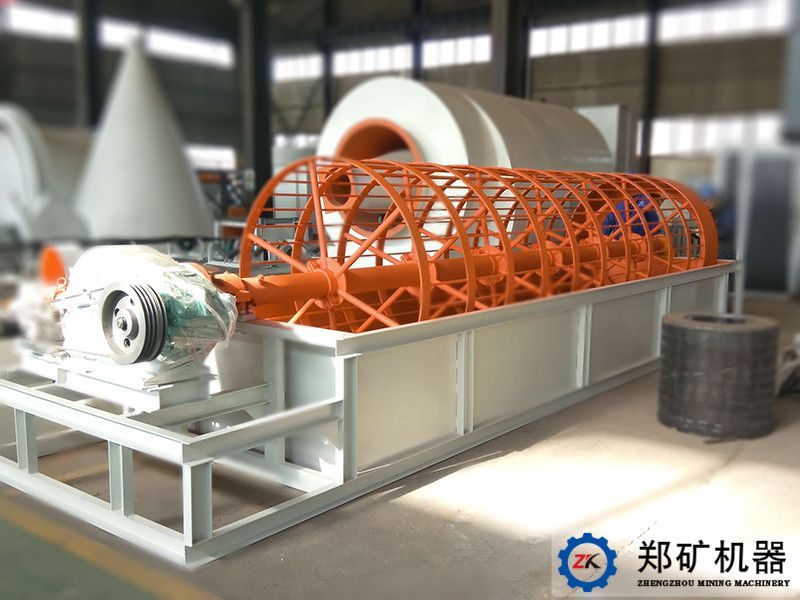

GS滚筒筛

客户使用现场照片

滚筒筛使用现场


工作原理

1、传动系统

主要包括电动机、皮带传动、减速器、联轴器等,传动平稳、可靠,无噪声。


2、滚筒装置
主要包括滚筒、轴承支承、筛网、压条等;其中,滚筒呈倾斜布置,其支承采用整体通轴结构,整体强度高、刚性大,保证滚筒平稳运转;筛网采用压条固定,更换筛网简便;可根据筛分物料特性,选取全封闭式结构(加装外罩,无粉尘污染)或敞开式结构。

3、机架
采用整体式焊接成形,结构紧凑,可靠性高。



GS滚筒筛的工作原理是电动机通过减速器、联轴器驱动倾斜安装于机架上的滚筒绕其轴线转动;当物料进入滚筒后,由于滚筒的倾斜与转动,筛面上的物料不断翻转与滚动的同时,自上而下通过分级筛网析出,由于筛网规格不同,物料逐渐被分离筛选,粒度合格的物料(筛下物)经筛分后落入到各自的下料斗中,不合格的物料(筛上物)经滚筒尾部的排料口排出;由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止了筛孔堵塞。

常用筛分设备
YA型圆振动筛 YK型圆振动筛 GS滚筒筛

部分型号参数

规格 滚筒尺寸(mm) 产量(t/h) 电机功率(kW) 外形尺寸(mm)
直径 长度
GS10×30 φ1000 3000 1~3 4 3500×1400×2000
GS12×45 φ1200 4500 3~5 5.5 5700×1600×2400
GS15×50 φ1500 5000 5~7 11 6860×1900×2810
GS15×65 φ1500 6500 16~24 11 8360×1900×2810
GS16×60 φ1600 6000 16~24 15 7300×2000×3000
GS18×65 φ1800 6500 50~70 18.5 9000×2200×3200
