竖式冷却器



型号:  LSF-3.7×3.5

生产能力: 200~800(t/d)

进料粒度: 8~45(mm)

应用领域: 用于建材、化工等行业的煅烧系统

突出优势

河南郑矿机器有限公司生产的竖式冷却器是用于冷却高温熟料的竖式冷却装置,具有热交换效率高、磨损件少、不产生废气等特点,适宜利用地形高度差配置,可用于建材、化工等行业的煅烧系统。该型设备可以显著提高入窑二次风温度,起到节能降耗作用,属于节能环保型产品。

1、关键部位均为耐热钢,可在高温下正常工作,具有长的使用寿命;

2、耐火内衬结构设计新颖、密封性好,能保证物料在冷却器内均匀冷却;

3、有效提高入窑的二次风温度,起到节能降耗作用;

4、产能大、效率高,可大幅缩短物料的冷却时间,降低系统的热耗。


工作原理

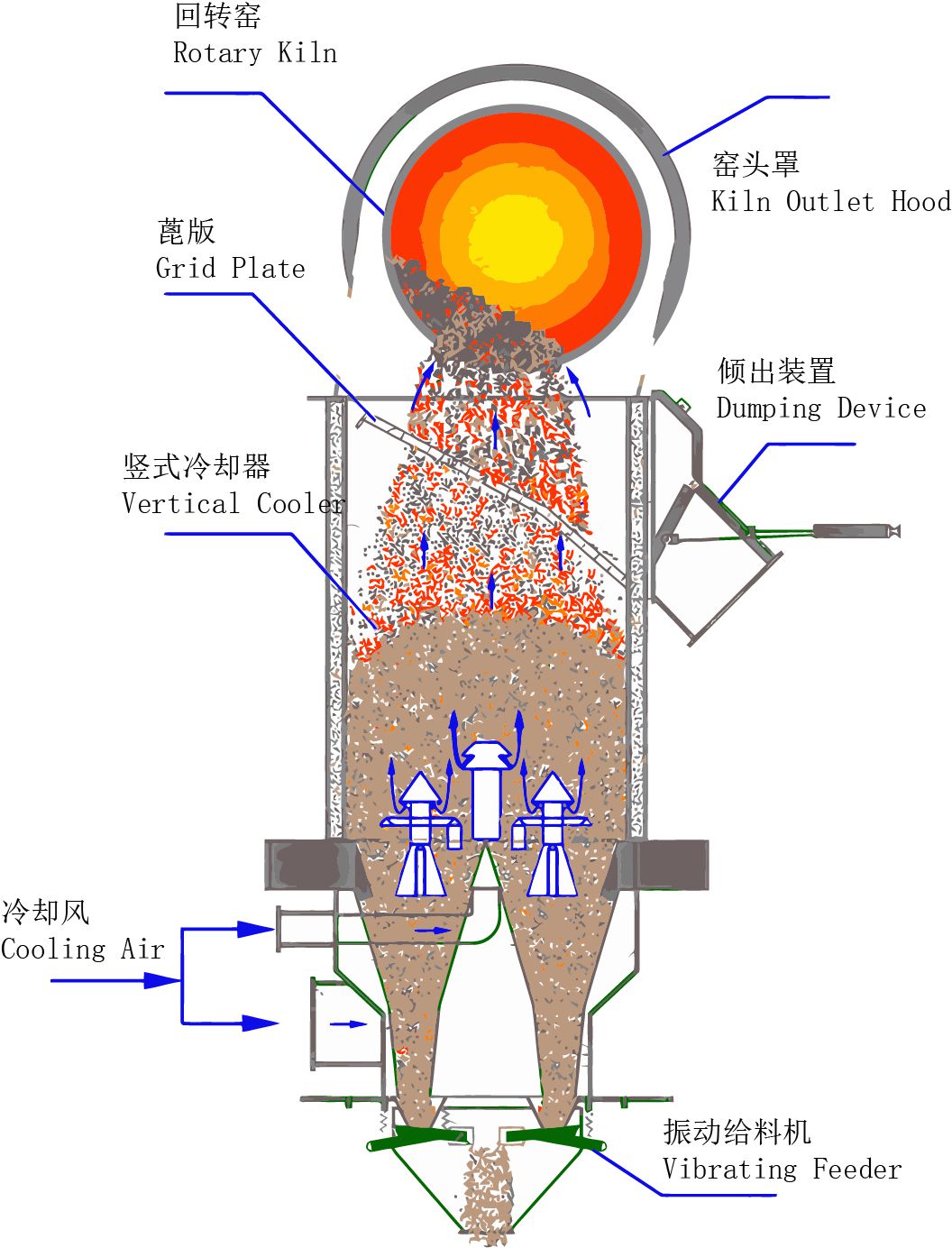

回转窑煅烧成的物料自窑头落入带有内衬浇注料的壳体内,大于100mm烧过或结块物料存于篦板上部,定时由倾出溜子卸出;能通过篦板的物料落入冷却器主体,物料在下落过程中,由离心鼓风机鼓入下部冷却器的自然风经上、下风室主冷风帽以及分室风帽向上运动把物料冷却;风由自然风变为热风进入回转窑内辅助燃料燃烧;物料在冷却器主体内存留一段时间后,当物料温度降至高于常温60℃左右时,由中控系统输出信号,启动与冷却器主体相通的下料管底部的四个电磁振动给料机工作,然后将冷却的物料卸下。物料存放过程中的热能也随之进入回转窑内,达到了充分利用余热的目的。


部分型号参数

型号

主体有效尺寸

主体高度(m)

生产能力(t/d)

进料粒度(mm)

LSF-3.7×3.5

3.7×3.7

3.5

200~400

8~45

LSF-4.0×3.5

4.0×4.0

3.5

600~800

8~45

更多产品型号、参数、报价、相关辅助设备等,请联系我们:183 3600 8373!
