新型锅式造粒机



规格型号: φ2200-Ø4200

产量(t/h): 1-2--4-18

功率(kW): 15-132

应用领域: 石油化工、建筑、耐火保温等领域。

突出优势

造粒机是以铝矾土、页岩、粘土、污泥、粉煤灰、矿渣等为原料进行造粒的设备,具有成球粒度均匀、产量高、设备结构紧凑、控制方便、运行平稳等特点,可广泛应用于石油化工、建筑、耐火保温等领域。

1、成球率高,且成品料球粒度均匀、强度高;

2、采用变频调速电机,便于根据工艺需要调整转速;

3、机架的配合面利用大型镗铣床一次加工成型,保证了设备的装配精度要求,提高了整机的运行稳定性;

4、特殊定制的减速器,保证在倾斜状态下,减速器的各个轴承都能均衡、充分的润滑,可显著的提高其使用寿命;

5、对整机布局以及造粒锅进行了结构优化,使粉尘污染大幅减小,操作、维护也更为便捷;

6、原料适应性强,生产效率高,产品质量稳定。


工作原理

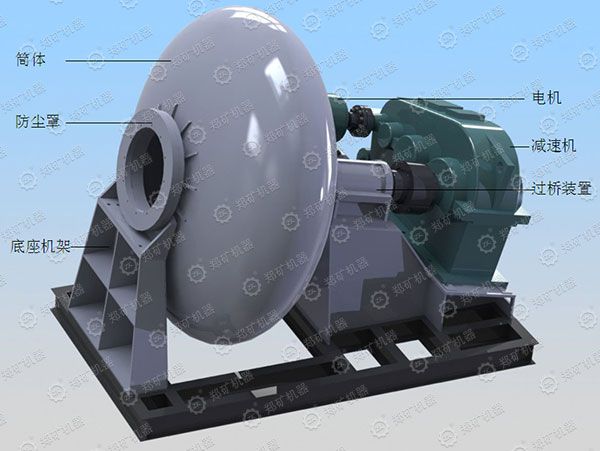

造粒机的工作原理是传动装置通过过桥装置带动造粒锅旋转,且造粒锅轴线与水平面呈特定夹角;当粉料通过进料口加入造粒锅内后,开始向造粒锅内部喷水,湿润的粉料在翻滚的同时,逐渐形成球核,表面湿润的球核在不断翻滚、摩擦、碰撞下,逐渐长大成粒,当粒径达到要求时,通过卸料门将其卸下。

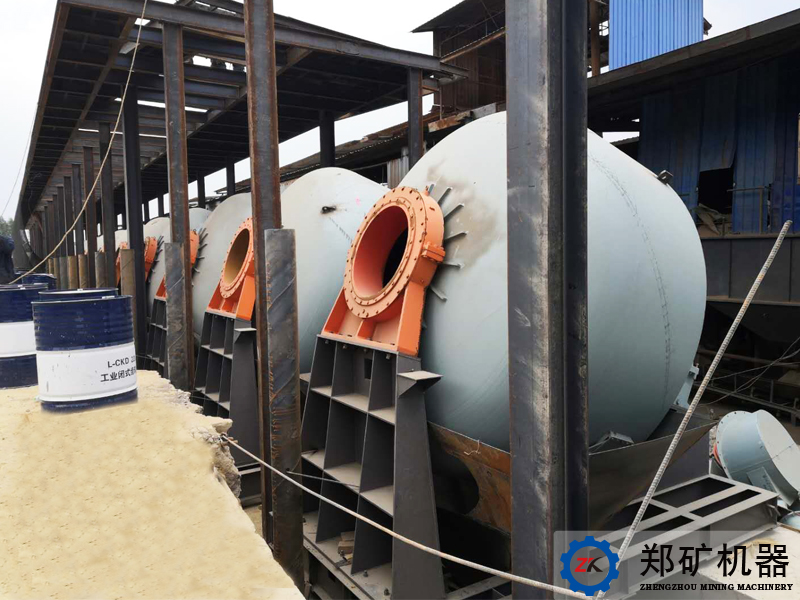

加工制造车间现场

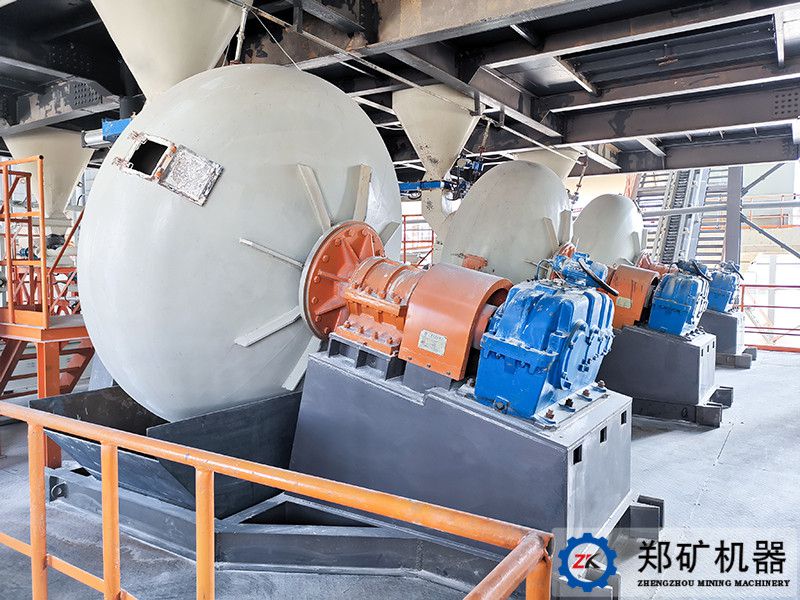

锅式造粒机


部分型号参数

规格(mm)

容积(m³)

产量(t/h)

转速(r/min)

电机功率(kW)

φ2200

2

1-2

15

15

φ2700

4

2-3

15

30

φ3000

7

5-6

16

45

Ø3200

10

6-8

16

55

Ø3500

13

8-10

16

75

Ø3600

14

10-12

16

75

Ø4000

18

11-14

14

110

Ø4200

22

14-18

14

132
