PF反击破碎机



    产品介绍:PF系列反击式破碎机是利用冲击能对抗压强度不超过350Mpa的脆性物料进行破碎的设备,具有破碎比大、产品粒度均匀且过粉碎现象少、能耗低、产品粒度调整范围大、能选择性破碎等优点,对中等硬度的物料进行中碎和细碎作业。
    处理量:15-550t/h
    规格型号:PF0807-PF1520
    重量:8.1-36.5t
    应用领域:应用于冶金、建材、矿山、公路、选矿等行业大块物料的破碎。





突出优势

1、多 腔均匀破碎, 适宜破碎硬岩;

2、均整板结构使排料更呈小粒径和立方体形, 无内裂纹;

3、低矮的大进料口, 便千生产线布置和增大进料尺寸;

4、全液压开启 , 便千维修及更换易损件。



工作原理

      反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。

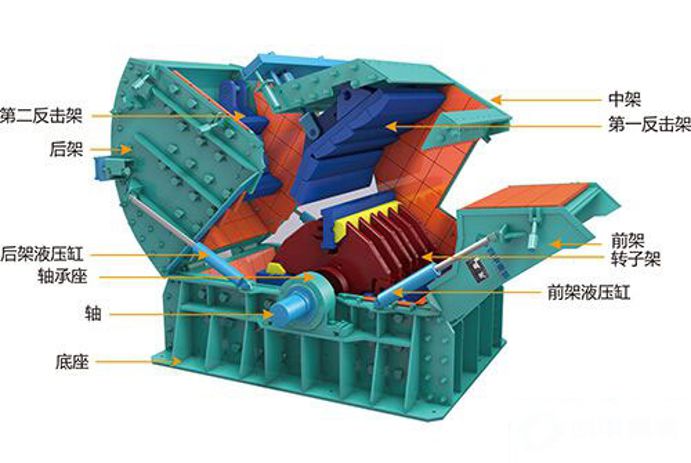

反击破碎机原理




部分型号参数

型号 规格(mm) 进料尺寸(mm) 进料尺寸(mm) 产量(t/h) 功率(kW) 外形尺寸(mm) 重量(t)
PF-0807 ø850×700 400×730 300 15-30 30-45 2210×1490×2670 8.1
PF-1007 ø1000×700 400×730 300 30-50 37-55 2400×1558×2660 9.5
PF-1010 ø1000×1050 400×1080 350 50-80 55-75 2400×2250×2620 12.2
PF-1210 ø1250×1050 400×1080 350 70-120 110-132 2690×2338×2890 14.9
PF-1214 ø1250×1400 400×1430 350 130-180 132-160 2690×2688×2890 18.6
PF-1310 ø1300×1050 490×1170 400 80-140 110-160 2780×2478×2855 16.2
PF-1315 ø1320×1500 860×1520 500 160-250 180-260 3096×3273×2667 19.3
PF-1415 ø1450×1500 1145×1520 950 220-450 220-315 3745×3022×3519 27
PF-1520 ø1520×2000 830×2050 700 300-550 315-440 3581×3560×3865 36.5
更多产品型号、参数、报价、相关辅助设备等,请联系我们: 183 3600 8373!
