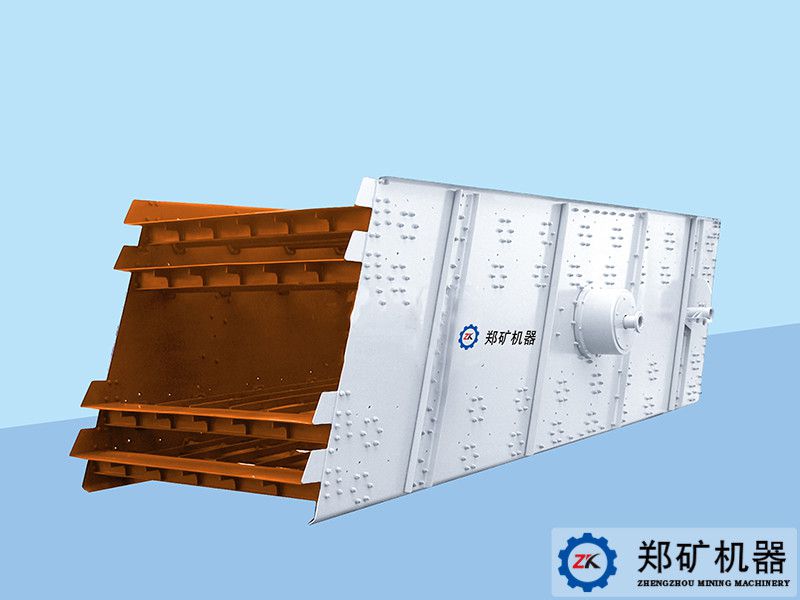

YA系列振动筛



层数: 1-2

面积: 7.5-14(m2)

生产能力: 150-1200(t/h)

应用领域: 选矿、建材、电力、轻工和化工等行业对各种颗粒状和小块状固体物料的干式分级。

突出优势

YA系列振动筛以轴偏心为激振力,使筛箱作近似圆形运动,具有筛分效率高、筛分量大等特点,可广泛应用于选矿、建材、电力、轻工和化工等行业对各种颗粒状和小块状固体物料的干式分级。该型振动筛根据用途分为轻型和重型,根据筛面分为单层、双层及多层。可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面。

1、电机与激振器采用带传动,运转平稳,对电机冲击小;
2、采用小振幅、高频率、大倾角结构,筛分效率高、处理能力大;
3、筛面材质耐磨损、耐疲劳和耐腐蚀,且开孔率高、重量轻、分级精度高;

4、采用钢制螺旋弹簧作为减振装置,性能可靠、使用寿命长;
5、偏心轴作为激振器,激振力大,可使卡在筛孔中的物料跳出,防止筛孔堵塞;
6、使用灵活,可以通过改变筛面倾角,控制处理量。
7、采用带传动,柔性连接,振动、冲击小;


工作原理

YA系列振动筛的工作原理是激振器安装在筛箱侧板上,并由电动机通过带传动带动其旋转,使其产生离心惯性力,迫使筛箱产生周期性往复振动,其运动轨迹近似于圆形;当被筛分物料进入筛面后,由于筛面的振动使筛面上的物料层松散并离开筛面跳起,小颗粒物料能透过料层下落,而大颗粒物料不能透过料层,使原本杂乱无章的颗粒群发生了析离,形成了小颗粒在下、大颗粒在上的排列规则;到达筛面的细颗粒,小于筛孔者透筛,最终实现了粗、细粒分离,完成筛分;同时,卡在筛孔中的颗粒将被振出,保证筛孔不发生堵塞。

常用筛分设备

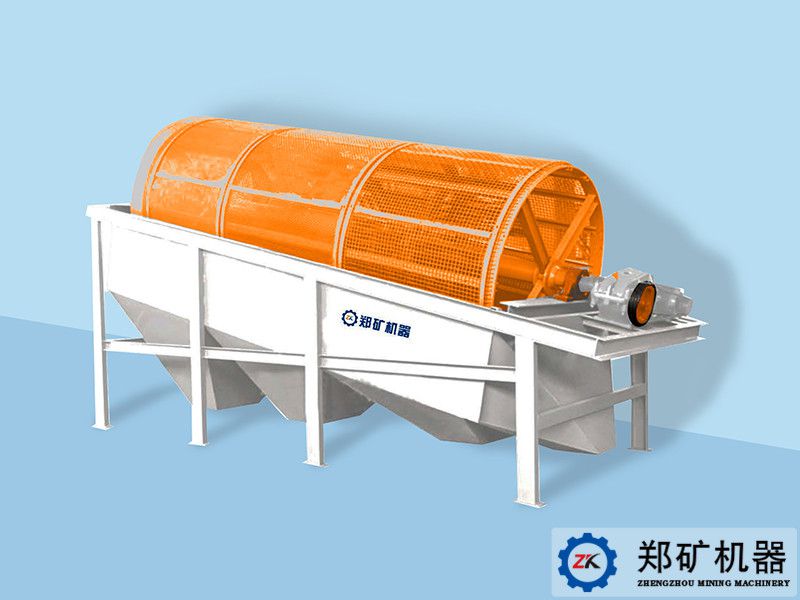

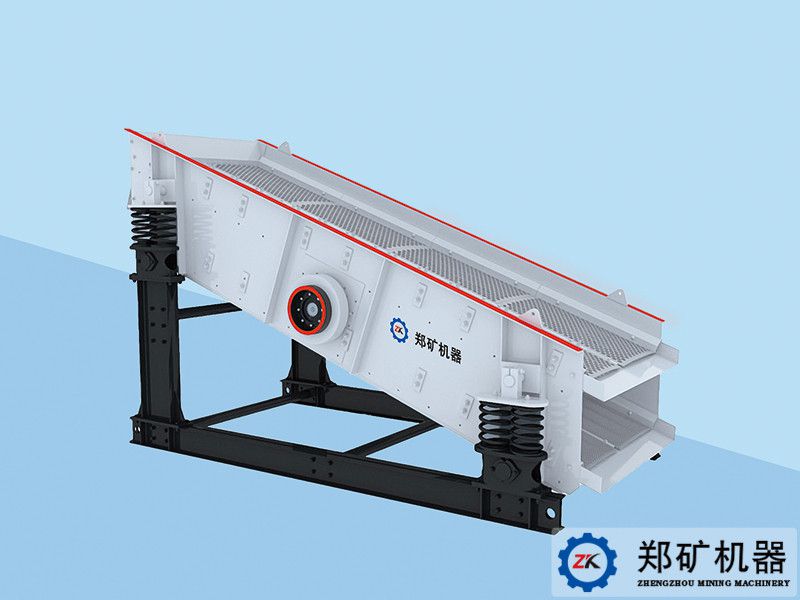

YA型圆振动筛 YK型圆振动筛 GS滚筒筛

部分型号参数

号规格

筛网

给料粒度(mm)

生产能力(t/h)

振次(r.p.m)

功率(kW)

重量(kg)

层数

面积(㎡)

筛孔尺寸(mm)

YA1848

1

7.5

6~50

≤200

150~525

845

15

6289

2YA1848

2

7.5

6~50

≤200

150~525

845

15

6945

YAH1848

1

7.5

30~150

≤50

250~1000

755

13

7122

2YAH1848

2

7.5

30~150

≤400

250~1000

755

15

7740

YA2148

1

10

6~50

≤210

180~630

748

18.5

9287

2YA2148

2

10

6~50

≤210

180~630

748

22

10532

YAH2148

1

10

13~200

≤400

270~1200

708

18.5

10430

2YAH2148

2

10

30~150

≤400

270~1200

708

22

11190

YA2160

1

12

6~50

≤200

230~800

748

18.5

9926

2YA2160

2

12

6~50

≤200

230~800

748

22

11249

YAH2160

1

12

30~150

≤400

350~1500

708

30

12490

2YAH2160

2

12

30~150

≤400

350~450

708

30

13858

YA2448

1

11

6~50

≤200

200~700

748

18.5

9834

YAH2448

1

11

6~50

≤400

310~1300

708

30

11830

2YAH2448

2

11

30~150

≤400

310~1300

708

30

13012

YA2460

1

14

6~50

≤200

260~780

748

30

12240

2YA2460

2

14

6~50

≤200

260~780

748

30

13583

YAH2460

1

14

30~150

≤400

400~1700

708

30

13096

2YAH2460

2

14

30~150

≤400

400~1700

708

30

14420

更多产品型号、参数、报价、相关辅助设备等,请联系我们:183 3600 8373!
