YK系列圆振动筛



筛网层数: 2-4

筛网面积: 2.88-18

生产能力: 20-900(m3/h)

应用领域: 电力、化工、冶金、建材、轻工、矿山等行业物料的分级。

突出优势

YK系列振动筛适宜采石场筛分砂石料,也可用于选煤、选矿、建材、电力及化工等行业。YK系列振动筛采用块偏心作为激振力,使筛箱做上、前、下、后的圆运动,具有技术参数先进、振动强度高、处理能力大、筛分效率高等特点。根据物料分级要求的不同,筛面有单层、双层、多层不同结构形式。根据筛分物料的不同,可选择多种材质、多种结构的筛网,并根据筛网和筛机工作状况,选取不同的筛网固定方式。

1、采用轮胎联轴器,柔性联接,运转平稳,对电机冲击小;
2、采用块偏心作为激振力,不仅使激振力增大,而且激振力可随机调控,便于模块化设计和使用;
3、采用小振幅、高频率、大倾角结构,筛分效率高、处理能力大、寿命长、能耗小、噪音低;
4、筛面材质耐磨损、耐疲劳、耐腐蚀,且开孔率高、重量轻、分级精度高;
5、采用钢制螺旋弹簧作为减振装置,性能可靠、使用寿命长;
6、使用灵活,可以通过改变筛面倾角,控制处理量;
7、设备维修保养简单方便,整机运行效益明显提高。


工作原理

YK系列振动筛的工作原理是激振器安装在筛箱侧板上,并由电动机通过轮胎联轴器带动其旋转,使偏心块产生离心惯性力,迫使筛箱产生周期性往复振动,其运动轨迹近似于圆形;当被筛分物料进入筛面后,由于筛面的振动使筛面上的物料层松散并离开筛面跳起,小颗粒物料能透过料层下落,而大颗粒物料不能透过料层,使原本杂乱无章的颗粒群发生了析离,形成了小颗粒在下、大颗粒在上的排列规则;到达筛面的细颗粒,小于筛孔者透筛,最终实现了粗、细粒分离,完成筛分;同时,卡在筛孔中的颗粒将被振出,保证筛孔不发生堵塞。

常用筛分设备

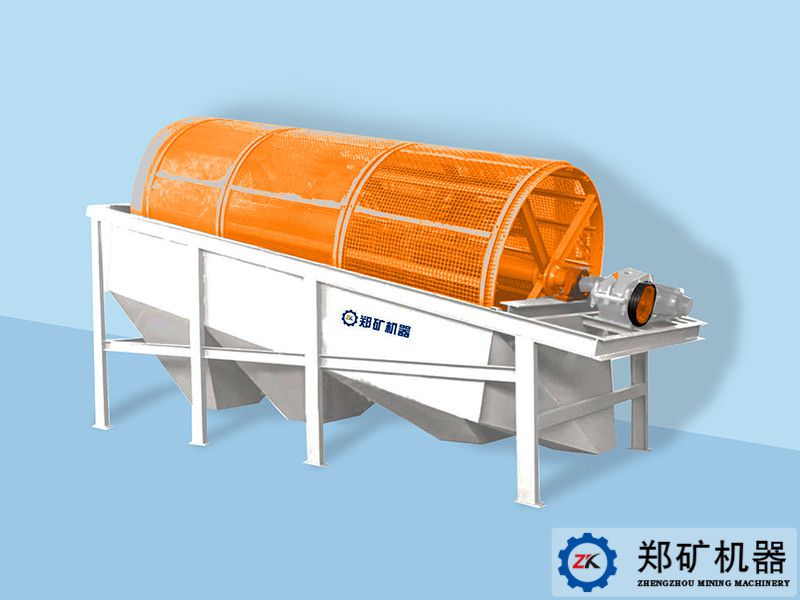

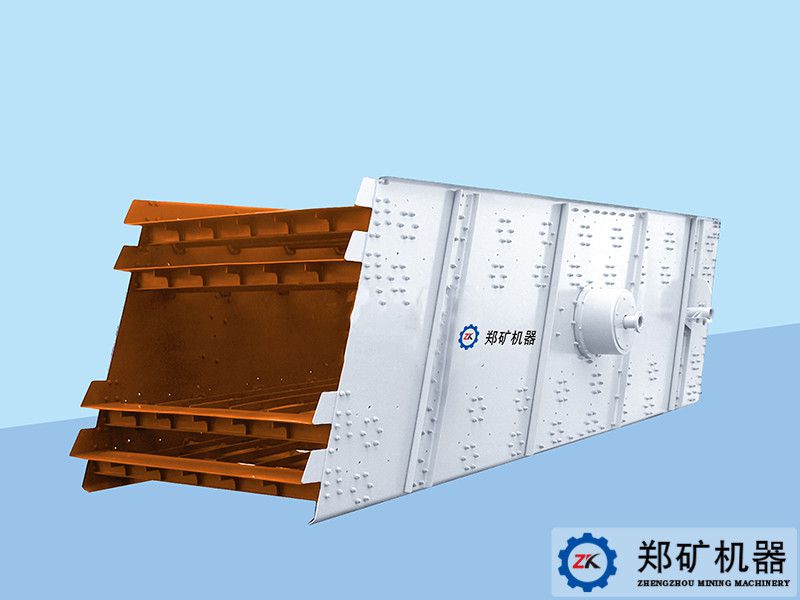

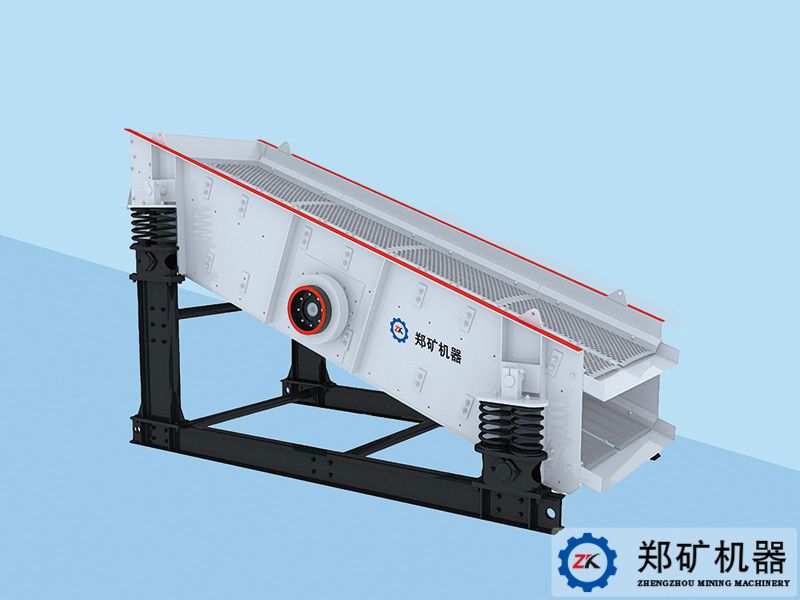

YA型圆振动筛 YK型圆振动筛 GS滚筒筛

部分型号参数

型号规格

筛网层数

筛网面积

(㎡)

振次

(v.p.m)

双振幅

(mm)

生产能力

(m³/h)

功率(kW)

外形尺寸

(mm)

重量

(kg)

2YK1224

2

2.88

970

6~8

20~120

5.5

2673×2382×2027

1750

YK1235

1

4.2

970

6~8

20~150

5.5

3710×2464×1450

1729

2YK1235

2

4.2

970

6~8

20~150

7.5

3705×2393×2339

2476

3YK1235

3

4.2

970

6~8

20~150

7.5

3621×2521×2581

3158

4YK1235

4

4.2

970

6~8

20~150

11

3510×2521×2830

4160

YK1545

1

6.75

970

6~8

20~150

11

4904×3044×2179

3319

2YK1545

2

6.75

970

6~8

20~150

15

5042×3090×3165

5308

3YK1545

3

6.75

970

6~8

20~150

15

4972×3090×3395

5915

4YK1545

4

6.75

970

6~8

20~150

18.5

4915×3155×3804

7260

YK1548

1

7.2

970

6~8

20~150

11

5190×3044×2186

3319

2YK1548

2

7.2

970

6~8

20~150

15

5265×3140×3208

5284

3YK1548

3

7.2

970

6~8

20~150

15

5200×3090×3440

6186

4YK1548

4

7.2

970

6~8

20~150

18.5

5200×3155×3849

7284

YK1860

1

10.8

970

6~8

32~350

15

6302×3365×2992

4651

2YK1860

2

10.8

970

6~8

32~350

18.5

6020×3455×3756

6195

3YK1860

3

10.8

970

6~8

32~350

18.5

6020×3455×4180

7613

4YK1860

4

10.8

970

6~8

32~350

22

5963×3505×4463

8650

YK2160

1

12.6

970

6~8

66~720

18.5

6302×3730×2992

4917

2YK2160

2

12.6

970

6~8

66~720

22

5966×3958×3975

6856

3YK2160

3

12.6

970

6~8

66~720

30

5966×3958×4400

9112

4YK2160

4

12.6

970

6~8

66~720

30

5966×3958×4780

11405

YK2460

1

14.4

970

6~8

75~750

18.5

6302×4155×2992

5243

2YK2460

2

14.4

970

6~8

75~750

30

6027×4308×3975

8503

3YK2460

3

14.4

970

6~8

75~750

30

6027×4308×4400

10400

4YK2460

4

14.4

970

6~8

75~750

30

5966×4308×4780

12068

2YK2475

2

18

970

6~8

120~900

30

7812×4308×4642

10709

3YK2475

3

18

970

6~8

120~900

37

7718×4393×5033

13400

4YK2475

4

18

970

6~8

120~900

45

7718×4494×5361

15500

YK3060

1

18

970

6~8

200~900

30

6302×4943×3108

14052

2YK3060

2

18

970

6~8

200~900

37

6207×4943×3985

17185

3YK3060

3

18

970

6~8

200~900

45

6207×4943×4485

19200

4YK3060

4

18

970

6~8

200~900

45

6207×4943×4785

21080
