GZ电磁振动给料机



规格: GZ1-GZ9

生产能力: 5-840(t/h)

最大进料粒度: 50-350(mm)

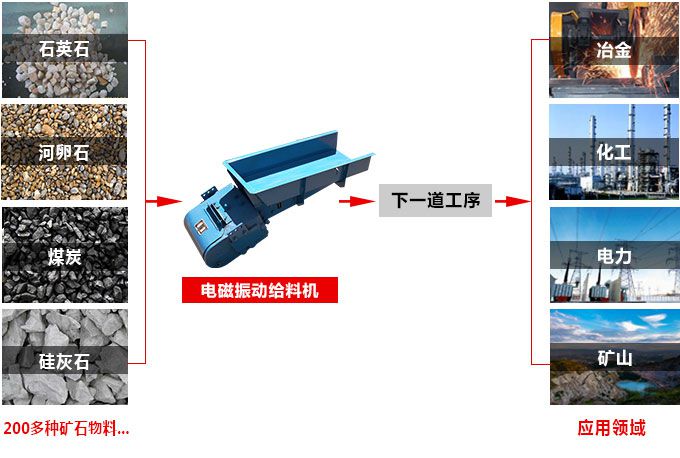

应用领域: 电力、化工、冶金、建材、轻工、粮食、矿山等行业的颗粒、粉状物料的给料。

突出优势

河南郑矿机器有限公司生产的GZ系列电磁振动给料机用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量的给到受料装置(设备)中,并可实现无级调节给料量以及生产流程的自动控制。该型设备具有结构简单、操作方便、无需润滑、耗能低等特点,并且能够均匀的调节给料量,可广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等行业。

1、由于处于低临界近共振状态下工作,振动机理先进,能耗少;
2、采用可控硅半波整流控制方式,在使用过程中可通过调节可控硅开发角进行无级调节给料量,实现生产流程的全自动控制;
3、由于可以瞬时改变或者启闭料流,所以给料量具有较高的精度;
4、给料槽中的物料在给料过程中连续地被抛起,并按抛物线的轨迹向前进行跳跃运动,给料槽磨损较小;
5、适用范围广,当给料槽采用合金材料时,可输送磨损严重及有腐蚀性的物料;当采用密封型结构时,可输送污染大、易扬尘的物料;
6、体积小,重量轻,结构简单,且无转动部件不需润滑,维护便捷。


工作原理


GZ系列电磁振动给料机的振动主要利用电流的半波整流原理来实现的;工作时,线圈由单相交流电源经可控硅整流后供电,当可控硅在交流电的正半周被触发导通时,电流通过线圈,铁蕊和衔铁之间便产生脉冲电磁力互相吸引,衔铁带动叉体和料槽即向后运动, 振头内的弹簧板发生形变储存势能;在负半周线圈中无电流通过时,电磁吸力消失,弹簧板释放能量,使衔铁和铁芯朝反方向离开槽体向前运动,于是电磁振动给料机以交流电源的频率作3000次/分钟的往复振动;由于槽体的底平面与激振力作用线有一定的夹角,槽体中的物料沿抛物线轨迹连续不断地向前进行跳跃运动,最终使物料均匀连续向前移动,完成给料过程;同时,通过控制箱调节整流电压的高低,可调节振动给料机的振幅大小,进而控制其给料量,以达到自动定量送料的目的。

常用给料设备
GZ电磁给料机 ZSW振动给料机 GZT棒条给料机

部分型号参数

类型 型号 生产率(t/h) 给料粒度 双振幅 电流 (A) 功率 配套控制箱型号 设备总重
水平 -10° (mm) (mm) 工作电流 表示电流 (kW) (kg)
基本型 GZ1 5 7 50   1.34 1 0.06 XKZ-5G2 73
GZ2 10 14 50   3 2.3 0.15 XKZ-10G2 146
GZ3 25 35 75 1.75 4.58 3.8 0.2 XKZ-10G2 217
GZ4 50 70 100   8.4 7 0.45 XKZ-20G2 412
GZ5 100 140 150   12.7 10.6 0.65 XKZ-20G2 666
GZ6 150 210 200   16.4 13.3 1.5 XKZ-50G3 1252
GZ7 250 350 250   24.6 20 3 XKZ-50G3 1920
GZ8 400 560 300   39.4 32 4 XKZ-200G3 3040
GZ9 600 840 350 1.5 47.6 38.6 5.5 XKZ-200G3 3750
GZ10 750 1050 500   39.4×4 32×2 4×2 XKZ-200G3 6495
GZ11 1000 1400 500   47.6×2 38.6×2 5.5×2 XKZ-200G3 7680
上振型 GZ3S 25 35 75   4.58 3.8 0.2 XKZ-10G2 242
GZ4S 50 70 100 1.75 8.4 7 0.45 XKZ-20G2 457
GZ5S 100 140 150   12.7 10.6 0.65 XKZ-20G2 666
GZ6S 150 210 200   16.4 13.3 1.5 XKZ-50G3 1246
GZ7S 250 350 250 1.5 24.6 20 3 XKZ-50G3 1960
GZ8S 400 560 300   39.4 32 4 XKZ-200G3 3306
