石油支撑剂陶粒砂回转窑



规格: Ø2.2×45m-Ø3.8×70m

生产能力: 3.5-26(t/h)

适用物料: 铝矾土、蛇纹石

应用领域: 石油压裂支撑剂(陶粒砂)行业

突出优势

由于国内石油需求量持续增大,石油开采业对石油压裂支撑剂需求也同时增大。石油压裂支撑剂产品需求的增大推动着我国石油压裂支撑剂(陶粒砂)行业在不断发展,回转窑作为煅烧石油支撑剂的关键设备得到了不断优化。我公司生产的石油压裂支撑剂回转窑是经多年与资深专家交流并借鉴行业经验、不断优化的产品。我公司针对石油压裂支撑剂行业需求设计的回转窑具有煅烧能力强、热效率高、产品均匀等特点。


1) 回转窑传动采用变频调速,效率高,电耗低;

2) 单位产品燃料能耗低、生产能力大;

3) 负压操作,粉尘污染小;

4) 机械性能稳定、传动平稳、调速精确、煅烧温度易控;

5)系统设备布置紧凑、结构简单、重量轻、设备维护操作方便、土建建设投资低。


工作原理

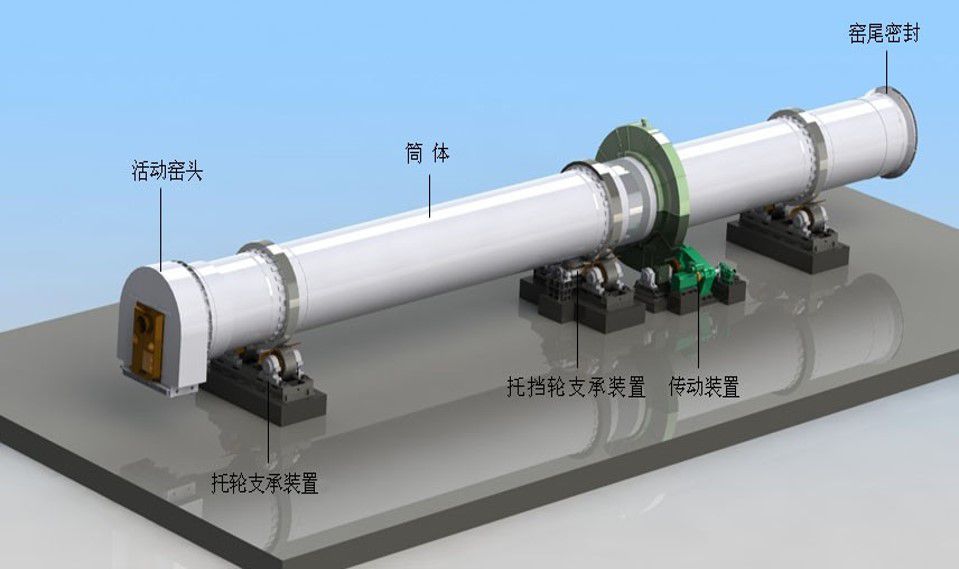

陶粒回转窑

回转窑的窑体与水平面呈3%-4%(正弦)的斜度,整个窑体通过两个轮带支撑在相应的托轮装置上,在窑体轴向方向上通过窑尾的挡轮装置防止其上下窜动;其传动过程是变频电机通过减速机及其配套联轴器带动小齿轮转动,小齿轮与筒体中部固定的大齿圈相啮合,最终大齿圈带动筒体作回转运动。

燃料是由窑头的燃气或煤粉通过燃烧器喷入窑内进行燃烧,热量以火焰的辐射、热气的对流、窑砖传导等方式传给物料,经煅烧变为成品。

煅烧过程是物料从窑筒体的高端(窑尾部分)输入。由于筒体的倾斜和缓慢旋转,物料将产生一个即沿着圆周方向翻滚又沿着轴向移动的综合运动,不断地向窑筒体低端(窑头部分)输送。物料从窑头送入窑内进行燃烧,物料在流动过程中与高温气流相遇,不断加热完成物理化学反应。烧成的熟料从窑头部分排出,进入下一道工序。


部分型号参数

规格

产量(t/h)

支座数

减速机

电动机

功率(kW)

Ø2.2×45m

3.5

3组

ZS125-5

YVF2-225M-4

45

Ø2.5×50m

5

3组

ZS145-5

YVF2-250M-4

55

Ø2.8×50m

8.5

3组

ZS165-6

YVF2-280S-4

75

Ø3.0×55m

11

3组

ZS165-3

YVF2-280M-4

90

Ø3.2×60m

15

3组

ZL130-16

YVF2-315L2-6

132

Ø3.6×64m

20

3组

ZSY560-63

YVF2-355M1-6

160

Ø3.8×70m

26

3组

ZSY560-63

YVF2-355M4-6

200
