实验制粒机(试验造粒机)



产品介绍:为适应制粒生产企业、研究院所和大专院校等进行规模化生产制粒工艺的试验研究与新产品开发的需要,我公司根据各制粒机的不同特性,研发出相对应的制粒试验机,以满足用户需求。有PQ系列试验制粒机和ZKL系列制粒机。

突出优势

1、结构新颖、重量轻、高度低,工艺布置灵活方便;

2、成球盘倾角调整便捷;
3、成球盘由盘体和盘节组成,盘节可沿盘体上下调节,且盘节端部为边法兰,保证料球出盘时不被拉伤、撕裂;
4、机架焊接完毕、消除应力后,其配合面在镗铣床上一次加工成型,保证整机装配精度更高、运转更平稳;
5、由无动力组合刮刀及清角刮刀组成的刮刀装置,在清底、清边的同时,与优化过的成球盘配套使用后,使成球效果更好,合格料球达90%以上。


工作原理

生料粉被制成粒度均匀的球核,然后送进成球盘中,球核进入成球盘后在盘内受离心力、摩擦力和重力的作用,沿抛物线运动,并在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性和可塑性,球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动,然后随着倾斜盘体的转动从盘的边部排出盘外。

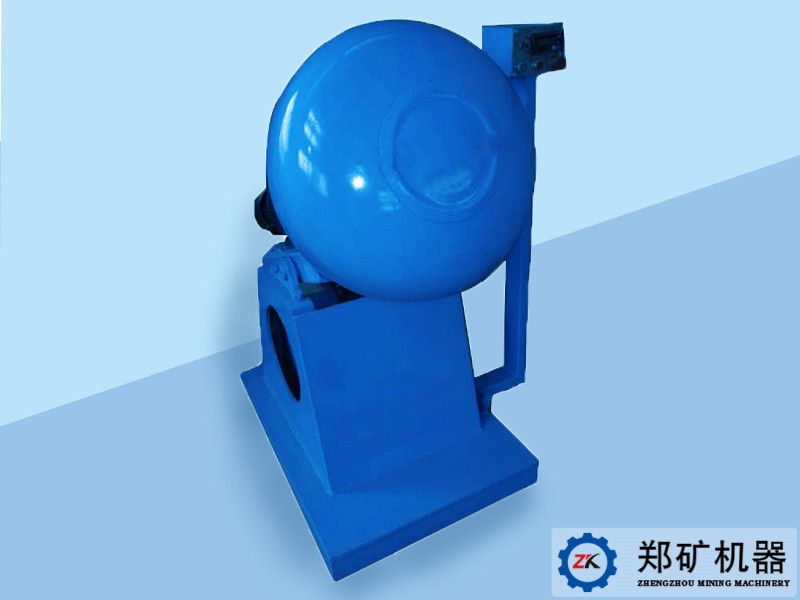

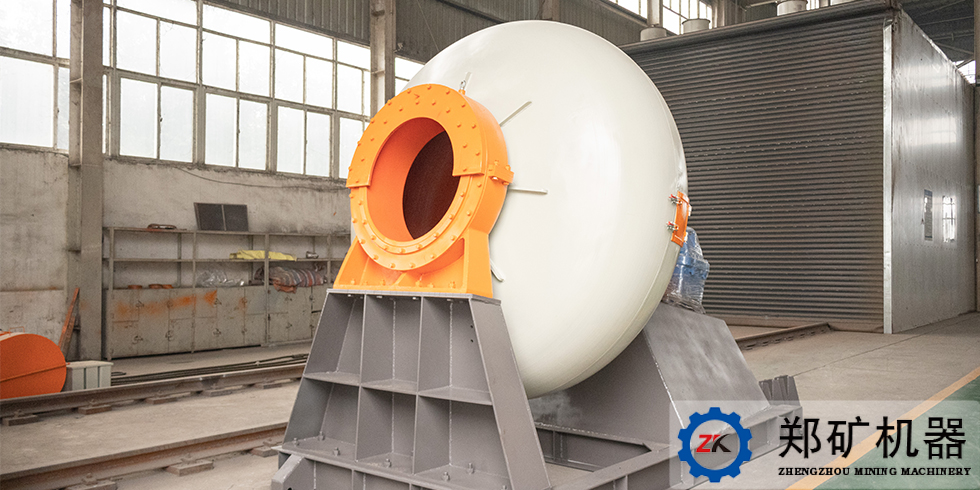

ZKL(T) 系列制粒试验机主要由筒体、传动系统、角度调节装置、机架、机座等组成,在工作时可大角度的调节筒体的倾角和转速,能适应不同的物料试验,可更快捷地确定试验料制成合格料球所需的合适参数。

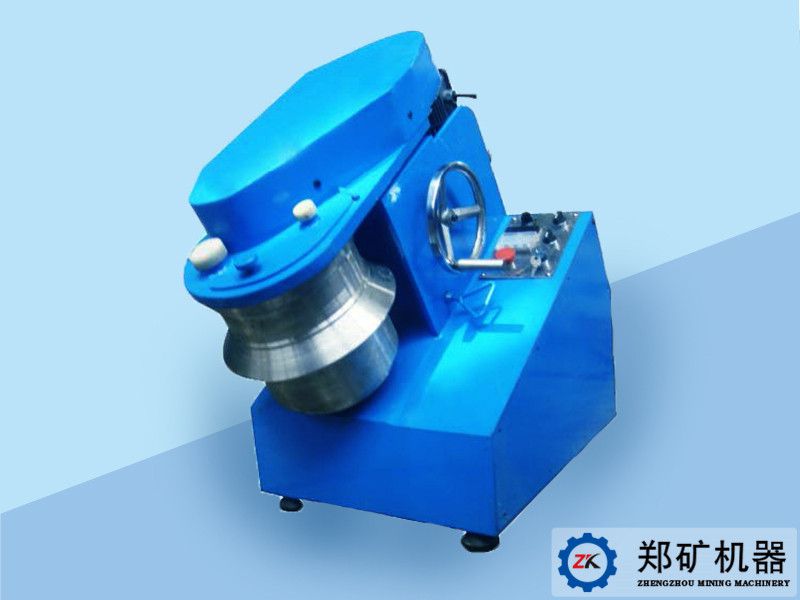

PQ(T)-500 盘式成球试验机, 其主要由成球盘、传动系统、调角机构、机座、电气系统等组成, 工作时能更多范围的调节成球盘的倾角和转速,以适应不同的物料实验。




部分型号参数

型号 成球盘 功率 重量
盘径(mm) 盘高(mm) 倾 角 (° 转 速(r/min) (kW) (kg)
PQ(T)-500 500 160 40 60 0 42 0.55 220



型号 Type 直径 Dia. 倾斜角度 Slope (° ) 转速 Speed (r/min) 功率 Power 重量 Weight
(mm) (kW) (kg)
ZKL(T)-600 600 0 30 0 45 2.2 380
ZKL(T)-800 800 0 30 0 37 3 500
更多产品型号、参数、报价、相关辅助设备等,请联系我们: 183 3600 8373!
